전선 종류, HFIX부터 CV와 VCTF 차이 정리

전선 종류는 크게 나전선과 절연전선, 케이블, 코드 등으로 나눌 수 있으며 실제 배선에서는 사용 장소와 전압, 허용전류에 맞는 제품을 선택해야 한다. 전선 종류를 이름만 외우기보다 HFIX는 옥내배선용 절연전선, CV는 전력용 케이블, VCTF는 유연성이 필요한 전기기기용 코드처럼 용도를 연결해서 이해하면 쉽다. 같은 굵기라도 구조와 허용조건이 다르므로 임의로 바꿔 사용해서는 안 된다. 자주 접하는 전선의 차이를 차근차근 알아보자.

전선 종류는 어떻게 나눌까?

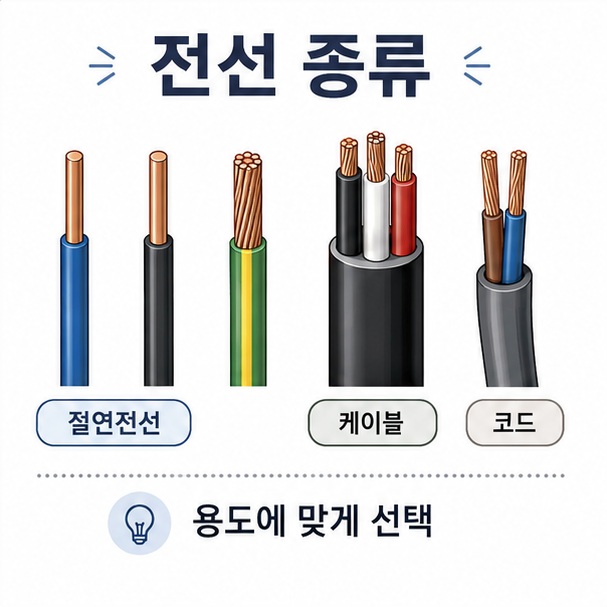

전선은 피복과 구조, 사용목적에 따라 절연전선과 케이블, 코드 등으로 구분할 수 있다. 한국전기설비규정에서는 저압 절연전선과 고압 절연전선, 코드, 캡타이어 케이블, 저압케이블, 고압과 특고압케이블, 나전선 등을 구분해 다룬다.



구분	특징	주로 볼 수 있는 곳
나전선	도체에 절연 피복이 없는 전선	가공 송배전 등 특정 설비
절연전선	도체 하나를 절연체로 감싼 구조	건물 내부 전기배선
케이블	절연된 도체와 보호용 시스 등을 갖춘 구조	전력 공급과 설비 배선
코드	구부리기 쉬운 유연한 구조	전기기기와 이동용 전원선



절연전선과 케이블은 겉모습이 비슷해 보여도 같은 것으로 보면 안 된다. KEC에서는 각각 적용 가능한 전선과 시공방법을 구분하고 있으므로 현장에서는 제품의 KS 규격과 정격전압, 사용목적을 확인해야 한다.



전선 이름은 제조사나 현장에서 약칭으로 부르는 경우도 있다. 따라서 이름만 확인하기보다 전선 피복에 표시된 규격과 제조사 사양을 함께 확인하는 것이 정확하다.

HFIX와 CV, VCTF는 무엇이 다를까?

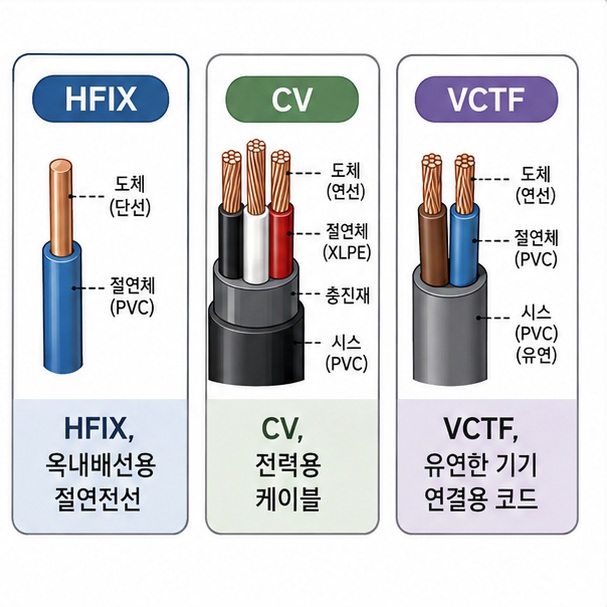

HFIX는 일반적인 옥내 전기배선에 많이 쓰이는 절연전선이고 CV는 전력을 전달하는 케이블, VCTF는 전기기기 연결에 사용하는 유연한 코드로 이해하면 쉽다.



명칭	특징	대표 용도
HFIX	저독성 난연 가교 폴리올레핀 절연전선	450/750V 이하 일반 옥내배선
60227 KS IEC 01	450/750V 일반용 단심 비닐절연전선	옥내 일반 전기배선
CV	가교폴리에틸렌 절연 비닐시스 전력케이블	전력 공급용 배선
VCTF	유연한 비닐 케이블 형태의 코드	전기기기와 이동 가능한 전원 연결



HFIX는 난연성과 저독성을 고려한 옥내배선용 절연전선으로 많이 사용된다. 배관이나 배선설비 안에 넣어 사용하는 경우가 일반적이며 현장 조건에 맞는 시공방법을 적용해야 한다.



CV는 여러 전기설비에서 전력을 전달하는 데 많이 쓰이는 케이블이다. 가교폴리에틸렌을 절연체로 사용하고 외부에 시스를 갖춘 구조이며 단심과 다심 등 다양한 제품이 있다.



VCTF는 부드럽게 휘어지는 특성이 있어 가전제품이나 기기의 전원 연결에 이용되는 경우가 많다. 대한전기협회에서는 VCTF를 KS C IEC 60227-5에 따른 유연성 비닐 케이블인 코드로 설명하고 있다.

전선은 굵기만 맞으면 바꿔 써도 될까?

전선의 단면적이 같더라도 종류와 절연재료, 허용온도, 설치방법이 다르면 허용전류도 달라질 수 있으므로 임의로 바꿔 사용하면 안 된다. 전선 선택에서는 굵기뿐 아니라 정격전압과 허용전류, 설치환경을 함께 확인해야 한다.



특히 예전 현장에서 많이 사용했던 HIV라는 명칭은 주의해서 볼 필요가 있다. 과거 KS C 3328에 따라 생산되던 HIV 전선은 해당 표준이 폐지되면서 생산이 중지됐다. 현재 일부 현장에서 다른 규격의 전선을 HIV라고 관행적으로 부르는 경우가 있어 약칭만으로 판단하면 혼동할 수 있다.



전선을 선택할 때는 다음 순서로 확인하면 된다.



1. 사용하려는 장소가 옥내인지 옥외인지 확인한다.
2. 전원 전압과 전선의 정격전압을 확인한다.
3. 부하전류에 맞는 단면적과 허용전류를 확인한다.

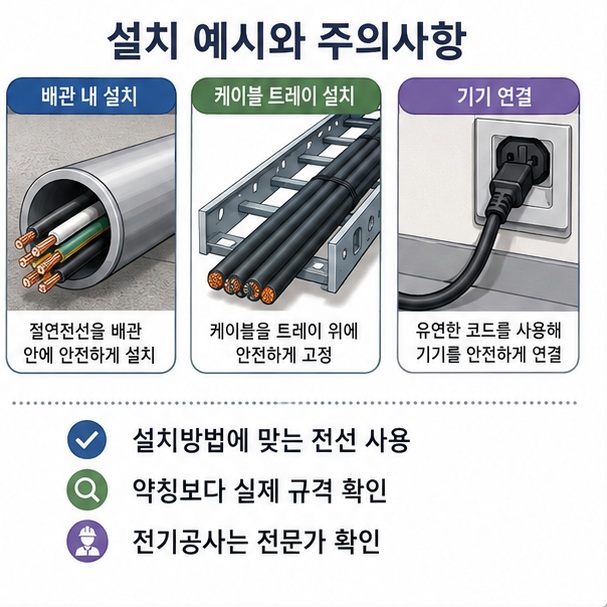

4. 전선관 내부, 케이블트레이 등 설치방법을 확인한다.
5. 습기와 열, 화재 위험 등 주변 환경을 확인한다.

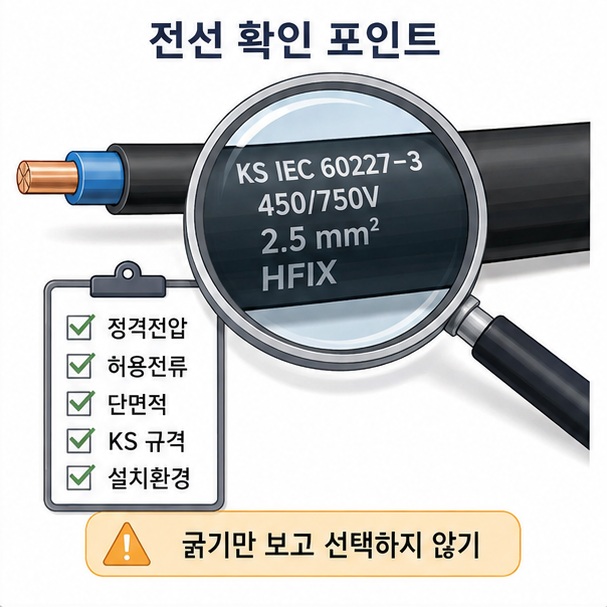

6. 피복에 표시된 KS 규격과 제품 사양을 확인한다.



전선의 허용전류는 단순히 mm² 숫자만으로 정해지지 않는다. 같은 단면적이라도 절연재료와 주변온도, 여러 전선을 함께 설치하는지 등에 따라 사용할 수 있는 전류가 달라진다.



전기공사를 직접 판단해야 한다면 한국전기설비규정 전선 기준 바로가기에서 현재 전선 관련 기준을 확인할 수 있다. 실제 건물 배선과 차단기 용량 변경은 감전과 화재 위험이 있으므로 전문가가 현장조건을 확인해 결정하는 것이 안전하다.

마치면서

전선 종류는 나전선과 절연전선, 케이블, 코드 등으로 나눌 수 있으며 HFIX와 CV, VCTF는 구조와 용도가 서로 다르다. 전선을 선택할 때는 이름이나 굵기 하나만 보지 말고 정격전압과 허용전류, 설치방법, KS 규격을 함께 확인해야 한다. 특히 오래된 약칭은 현재 규격과 다를 수 있으므로 실제 제품 표시를 확인하는 것이 중요하다.



[안내드립니다] 이 글은 전선 종류를 이해하기 위한 일반적인 전기 정보입니다. 실제 전선 선정과 배선방법은 전압, 부하, 시공환경과 관련 규정에 따라 달라질 수 있습니다. 전기설비의 신설이나 교체 작업은 감전과 화재 위험이 있으므로 관련 자격을 갖춘 전문가에게 확인하시기 바랍니다.
