엘리베이터 인버터란(역할, 작동 원리, 제어반과 차이)

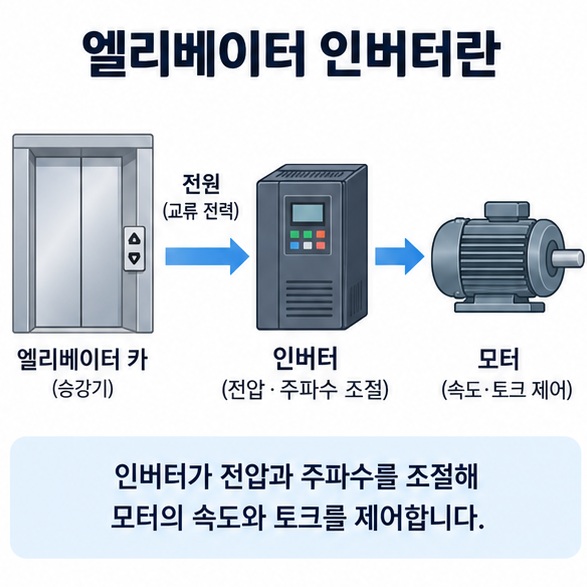

엘리베이터 인버터란 모터에 공급하는 전기의 주파수와 전압을 바꿔 모터의 속도와 토크를 조절하는 장치다. 쉽게 말하면 엘리베이터가 출발하고 달리고 멈추는 과정을 부드럽게 만드는 전력 제어 장치라고 보면 된다. 특히 승강감, 정지 정확도, 전력 사용과 밀접하게 연결된다. 인버터가 어떤 원리로 움직이고 제어반과는 무엇이 다른지 차근차근 정리해 보았다.



엘리베이터 인버터란 무엇을 뜻할까?

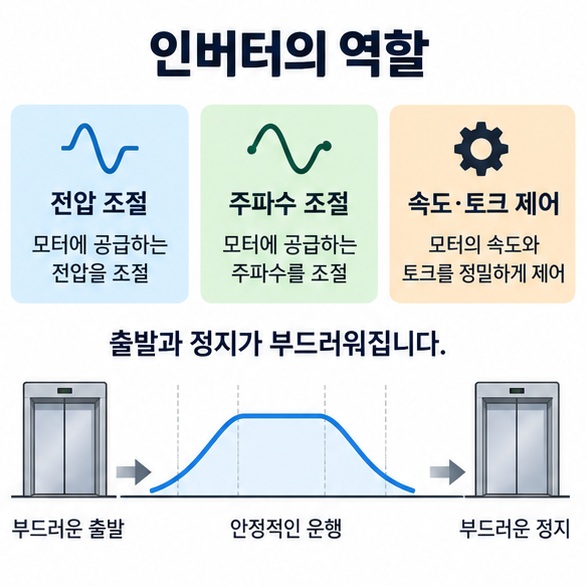

엘리베이터 인버터는 일정한 교류 전원을 모터가 필요로 하는 형태로 바꿔 주는 장치다. 전원을 단순히 켜고 끄는 것이 아니라 주파수와 전압을 조절해 모터 회전 속도와 힘을 세밀하게 바꾼다.



엘리베이터가 출발할 때 갑자기 최고 속도로 돌면 승객이 큰 충격을 느낄 수 있다. 그래서 처음에는 천천히 속도를 올리고, 목적층에 가까워지면 다시 부드럽게 속도를 줄여야 한다. 이 과정에서 인버터가 모터에 공급되는 전기를 조절한다.



주로 VVVF라는 방식이 함께 언급된다. VVVF는 Variable Voltage Variable Frequency의 약자로, 전압과 주파수를 함께 변화시킨다는 뜻이다. 엘리베이터 인버터의 핵심 기능을 설명할 때 자주 쓰이는 표현이다.



인버터는 엘리베이터를 어떻게 움직일까?

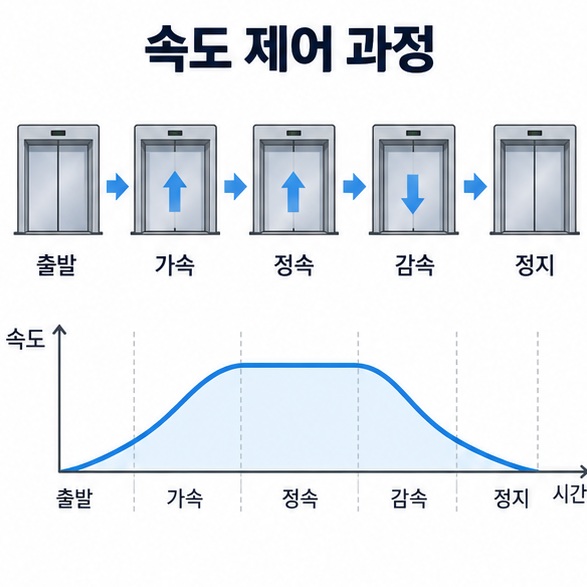

인버터는 필요한 속도에 맞춰 모터의 회전 상태를 단계적으로 바꾸는 방식으로 작동한다. 출발, 가속, 정속 주행, 감속, 정지까지 각 구간에 맞는 전기 조건을 만들어 준다.



1. 출발 명령이 들어오면 낮은 속도부터 모터를 움직인다.
2. 가속 구간에서는 주파수와 전압을 조절하며 목표 속도까지 올린다.
3. 주행 중에는 필요한 속도를 안정적으로 유지한다.
4. 목적층에 가까워지면 속도를 낮추고 정지 위치에 맞춰 멈춘다.



이 조절이 잘 이루어지면 출발과 정지가 한결 부드럽고 층 바닥과 엘리베이터 바닥의 높이 차이도 줄이는 데 도움이 된다. 반대로 인버터나 관련 제어 계통에 이상이 생기면 속도 변화가 매끄럽지 않거나 운행이 중단될 수 있다. 다만 실제 고장 원인은 센서, 모터, 제어회로 등 여러 부분을 함께 확인해야 한다.



인버터와 제어반은 같은 장치일까?

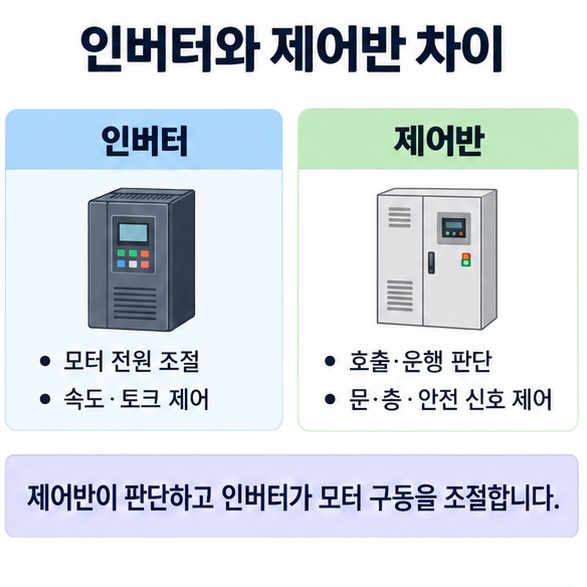

인버터와 제어반은 같은 장치가 아니다. 인버터는 모터의 전원을 조절하는 핵심 부품이고, 제어반은 엘리베이터 운행 전체를 판단하고 여러 장치를 지휘하는 더 큰 제어 시스템에 가깝다.



둘의 역할을 나누어 보면 차이가 더 분명하다.



구분	주요 역할
인버터	모터에 공급하는 전압과 주파수를 바꿔 속도와 토크를 조절한다.
제어반	호출, 운행 방향, 층 선택, 문 동작, 안전 신호 등을 종합해 운행을 제어한다.



즉 제어반이 “어디로 어떻게 움직일지”를 판단한다면, 인버터는 그 판단에 맞춰 모터를 실제로 부드럽게 움직이도록 전력을 조절한다고 이해하면 쉽다. 인버터는 승차감과 운행 효율에 중요한 역할을 하지만, 엘리베이터의 모든 동작을 혼자 결정하는 장치는 아니다.



• 출발과 감속을 부드럽게 만드는 데 관여한다.
• 모터 속도와 토크를 세밀하게 제어한다.
• 제어반의 운행 명령에 따라 모터 구동을 조절한다.
• 기종과 시스템 구성에 따라 회생 제동이나 에너지 회수 기능이 함께 사용되기도 한다.



마치면서

엘리베이터 인버터란 모터에 공급되는 전압과 주파수를 바꿔 속도와 힘을 조절하는 장치다. 덕분에 출발과 정지가 부드러워지고 필요한 속도를 안정적으로 유지할 수 있다. 제어반이 운행 전체를 판단한다면 인버터는 그 명령에 맞춰 모터를 실제로 움직이는 역할을 맡는다고 보면 이해하기 쉽다.
