지열난방 원리(히트펌프, 지중열교환기, 냉난방 방식)

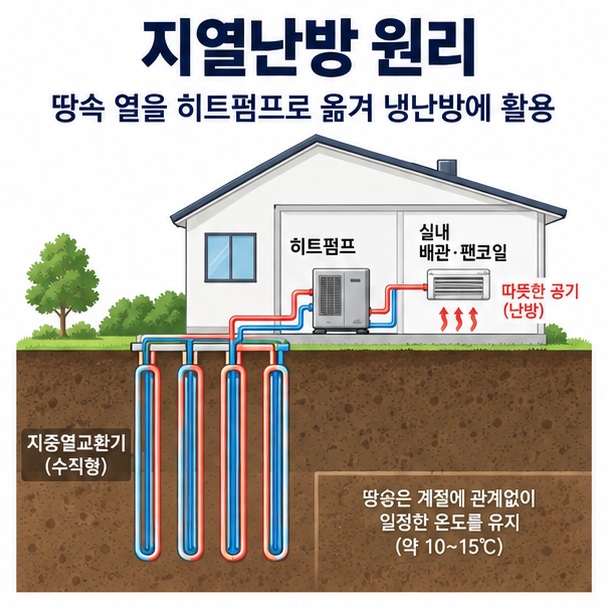

지열난방 원리는 땅속의 비교적 일정한 온도를 열원으로 이용해 건물 안으로 열을 옮기는 방식이다. 핵심 장치는 지중열교환기와 히트펌프이며, 땅속 열을 직접 뜨겁게 끌어올리는 것이 아니라 냉매의 압축과 팽창을 이용해 필요한 온도로 높인다. 겨울에는 땅의 열을 실내로 가져오고 여름에는 반대로 실내의 열을 땅으로 내보내 냉방에도 활용할 수 있다. 발전용 지열과는 다른 건물 냉난방 시스템이라는 점부터 이해하면 쉽다.



지열난방 원리는 어떻게 작동할까?

지열난방은 땅속에 설치한 배관을 통해 열을 모은 뒤 히트펌프로 온도를 높여 실내 난방에 사용하는 구조다. 일반적인 주택·건물용 시스템은 지하 깊은 곳의 뜨거운 증기를 직접 끌어오는 방식이 아니다.

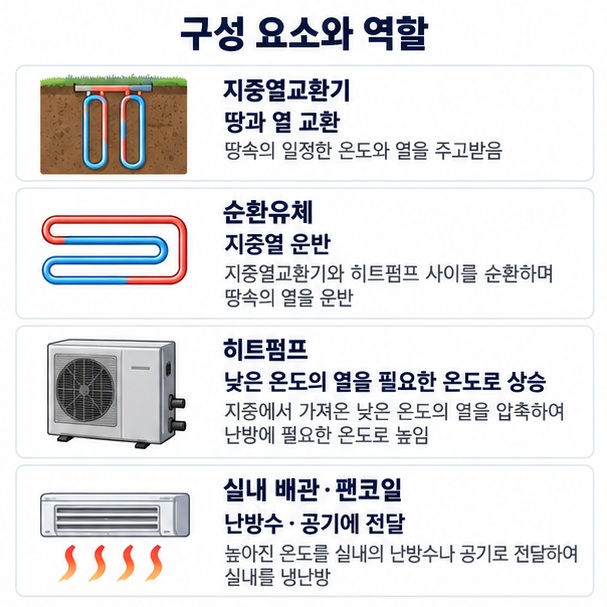

구성요소	역할
지중열교환기	땅속과 열을 주고받는 배관
순환유체	지중열을 히트펌프까지 운반
히트펌프	낮은 온도의 열을 난방에 쓸 수 있게 끌어올림
실내 배관·팬코일	만들어진 열을 바닥난방이나 실내 공기로 전달



겨울철에는 지중열교환기 내부를 흐르는 순환유체가 땅에서 열을 받아 히트펌프로 이동한다. 히트펌프 안의 냉매는 이 열을 받아 증발하고 압축기에서 압축되면서 더 높은 온도가 된다. 이후 응축기에서 그 열을 난방수나 실내 공기로 넘기고 다시 냉매가 순환한다.



히트펌프는 왜 적은 전기로 많은 열을 옮길까?

히트펌프는 전기를 열로 바로 바꾸는 장치라기보다 이미 존재하는 열을 낮은 곳에서 높은 곳으로 이동시키는 장치다. 그래서 전기히터처럼 소비전력만큼만 열을 만드는 방식과 작동 원리가 다르다.

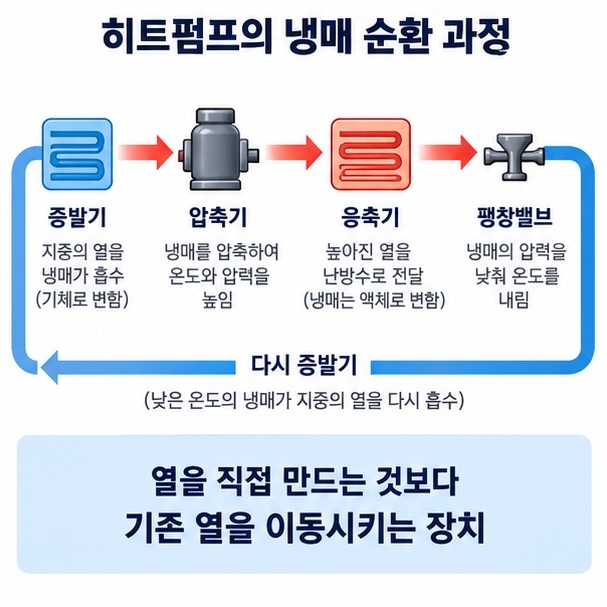

1. 증발기에서 냉매가 지중의 열을 흡수해 기체가 된다.
2. 압축기가 냉매를 압축하면서 온도와 압력을 높인다.
3. 응축기에서 냉매가 실내 난방수나 공기에 열을 전달한다.
4. 팽창밸브를 지나면서 압력과 온도가 낮아진다.
5. 냉매가 다시 증발기로 돌아가 같은 과정을 반복한다.



이 과정 때문에 지열 히트펌프는 전기에너지를 주로 압축기와 순환펌프를 돌리는 데 사용한다. 실제 난방에 쓰이는 열의 상당 부분은 지중에서 가져온다. 다만 효율은 지중 온도, 설비 용량, 배관 설계, 실내 난방수 온도와 유지관리 상태에 따라 달라진다.



여름에는 지열난방 시스템을 어떻게 사용할까?

여름에는 겨울과 반대로 실내의 열을 땅으로 보내 냉방에 활용할 수 있다. 하나의 지열 히트펌프 시스템이 계절에 따라 열 이동 방향을 바꾸는 구조다.

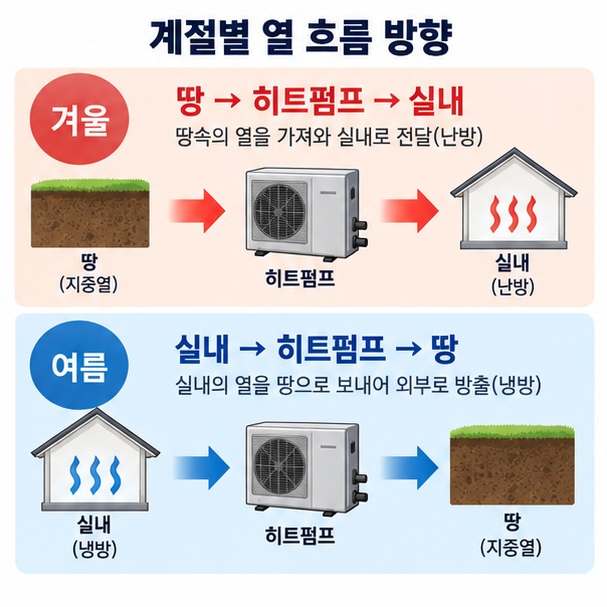

• 겨울: 땅속 → 히트펌프 → 실내로 열 이동
• 여름: 실내 → 히트펌프 → 땅속으로 열 이동
• 지중은 외기보다 연중 온도 변화가 작아 열원·열싱크로 활용하기 좋다.
• 보일러처럼 연료를 직접 연소하지 않아 건물 내부에 별도 연소과정이 없다.
• 대신 압축기와 순환펌프를 작동시키기 위한 전기는 필요하다.



지열난방과 지열발전은 구분해야 한다. 지열발전은 지하의 높은 온도와 증기 등을 이용해 터빈을 돌려 전기를 생산하는 방식이고, 주택·건물의 지열난방은 비교적 얕은 지중의 열을 히트펌프로 이동시키는 냉난방 방식이다.



설치 시에는 초기 굴착비와 부지 여건도 중요하다. 수직형은 깊게 천공해 면적을 줄일 수 있고, 수평형은 비교적 넓은 땅이 필요하다. 어느 방식이 적합한지는 토질, 부지면적, 건물의 냉난방 부하와 시공 조건을 함께 검토해야 한다.



마치면서

지열난방 원리는 땅속의 열을 지중열교환기로 모으고 히트펌프로 온도를 높여 실내에 전달하는 방식이다. 겨울에는 지중의 열을 실내로 가져오고 여름에는 실내의 열을 땅으로 내보내 냉난방을 모두 할 수 있다. 핵심은 지하의 뜨거운 물을 직접 쓰는 것이 아니라 히트펌프를 이용해 열을 이동시키는 시스템이라는 점이다.



[안내드립니다] 이 글은 일반적인 지열 히트펌프 냉난방 시스템의 작동 원리를 쉽게 설명한 정보입니다. 실제 효율과 설치방식은 지역의 지중 조건, 건물 부하, 설계온도와 시공방법에 따라 달라질 수 있으므로 설치 시에는 전문 설계와 현장 검토가 필요합니다.
